Filamenty z dodatkiem włókna węglowego (CF) lub szklanego (GF) to moment, w którym druk 3D przestaje być prototypowaniem, a zaczyna realnie zastępować części z metalu – w oprzyrządowaniu, uchwytach i elementach maszyn. Ale wiążą się też z wymaganiami, o których warto wiedzieć przed zamówieniem.
Co daje dodatek włókna – konkretne liczby
Zestawmy nylon wzmacniany włóknem węglowym (PA6-CF) z popularnymi materiałami. Wartości z kart technicznych Bambu Lab:
| Parametr | PLA Basic | PETG HF | PA6-CF |
|---|---|---|---|
| Wytrzymałość na rozciąganie | 35 MPa | 34 MPa | 102 MPa |
| Moduł Younga (sztywność) | 2580 MPa | 1810 MPa | 4430 MPa |
| Wytrzymałość na zginanie | 76 MPa | 64 MPa | 151 MPa |
| Udarność z karbem | 7,9 kJ/m² | 6,2 kJ/m² | 13,4 kJ/m² |
| Temperatura ugięcia HDT (1,8 MPa) | 54 °C | 62 °C | 164 °C |
| Gęstość | 1,24 g/cm³ | 1,28 g/cm³ | 1,09 g/cm³ |
Zwróć uwagę na dwie rzeczy. Po pierwsze, trzykrotnie wyższa wytrzymałość i HDT 164 °C – to zupełnie inna liga zastosowań. Po drugie, PA6-CF jest przy tym lżejszy od PLA i PETG. Właśnie ta kombinacja – wysoka sztywność przy niskiej masie – sprawia, że materiały z włóknem są tak cenione w lotnictwie modelarskim i motorsporcie.
CF czy GF – czym się różnią
- Włókno węglowe (CF) – daje wyższą sztywność przy mniejszej masie, matowe wykończenie i lepszą stabilność wymiarową. Droższe.
- Włókno szklane (GF) – tańsze, nieco mniej sztywne, ale zwykle zachowuje wyższą udarność. Dobre tam, gdzie liczy się wytrzymałość na uderzenia, a nie maksymalna sztywność.
Trzy rzeczy, które musisz wiedzieć przed drukiem
1. Dysza hartowana to konieczność, nie opcja
Włókna działają jak papier ścierny. Standardowa dysza mosiężna przy filamencie CF/GF potrafi się zużyć w kilkanaście godzin druku – otwór się powiększa, a wymiary wydruku przestają się zgadzać. Bambu Lab wskazuje dyszę hartowaną jako wymaganą dla wszystkich materiałów z włóknem, z zalecaną średnicą 0,6 mm dla zmniejszenia ryzyka zatkania.
2. Suszenie nie jest zaleceniem, tylko warunkiem
Nylon chłonie wilgoć wyjątkowo łatwo – nasycenie wodą PA6-CF to 2,35% wagi, podczas gdy PLA chłonie 0,43%. Wilgotny nylon drukuje się z charakterystycznym „strzelaniem”, a gotowa część ma wyraźnie gorsze parametry. Producent wymaga suszenia w 80 °C przez 8-12 godzin i przechowywania poniżej 20% wilgotności względnej.
To jeden z powodów, dla których zlecenie takiego druku firmie ma sens – utrzymanie materiału w odpowiednim stanie wymaga suszarki i szczelnego magazynowania, a nie tylko drukarki.
3. Anizotropia jest tu znacznie silniejsza
Włókna układają się wzdłuż ścieżki druku, więc wzmacniają część tylko w płaszczyźnie warstw. W osi Z wzmocnienia praktycznie nie ma:
- PA6-CF w płaszczyźnie X-Y: 102 MPa
- PA6-CF w osi Z: 48 MPa – spadek o ponad połowę
Dla porównania, PLA traci w osi Z tylko 11%. Oznacza to, że przy materiałach z włóknem orientacja części na stole jest decyzją konstrukcyjną, nie kosmetyczną. Źle zorientowany wydruk z PA6-CF może być słabszy niż dobrze zorientowany wydruk z PETG.
Typowe zastosowania
- Przyrządy montażowe, uchwyty i szablony warsztatowe pracujące w podwyższonej temperaturze

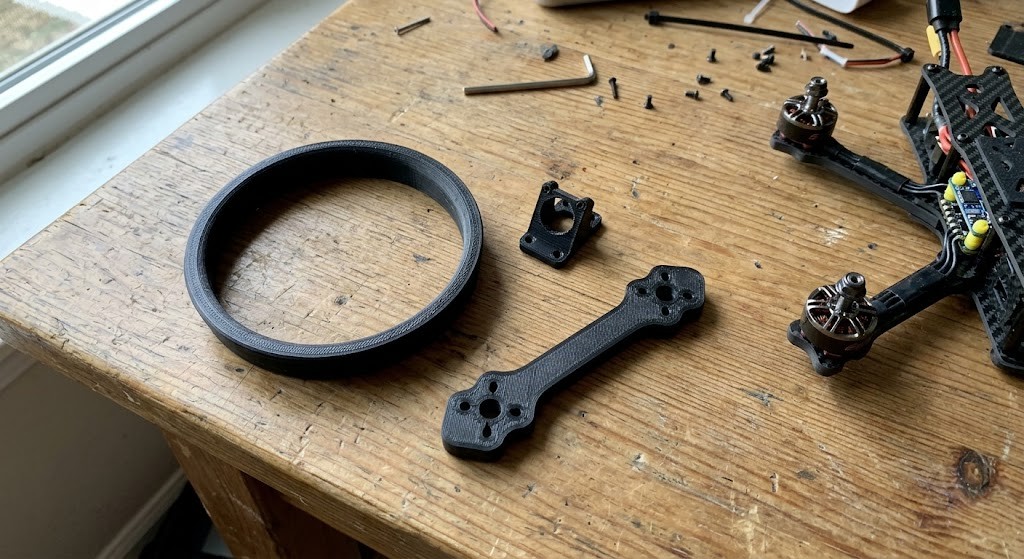

- Elementy konstrukcyjne dronów i modeli RC, gdzie liczy się stosunek sztywności do masy
- Zamienniki części maszyn i elementy oprzyrządowania w produkcji seryjnej dla firm
- Obudowy i wsporniki narażone na ciepło silnika lub elektroniki
Materiały jeszcze wyżej w hierarchii
Powyżej nylonu z włóknem są materiały inżynieryjne: PPA-CF (dysza 285-320 °C) i PPS-CF (310-340 °C), stosowane tam, gdzie potrzebna jest odporność chemiczna i praca w naprawdę wysokich temperaturach. Wymagają drukarki z komorą grzaną i wysokotemperaturowym hotendem – jeśli masz takie zapotrzebowanie, napisz do nas i sprawdzimy wykonalność.
Pełny przegląd materiałów znajdziesz w przewodniku po rodzajach filamentów.
Nie wiesz, który materiał wybrać?
Doradzimy bezpłatnie. Opisz, do czego ma służyć wydruk – w jakiej temperaturze będzie pracował, czy ma być sztywny czy elastyczny, czy będzie na zewnątrz – a my dobierzemy materiał i przygotujemy wycenę. Wyślij zapytanie o wycenę.
Źródła danych
Wartości liczbowe pochodzą z oficjalnych kart technicznych (Technical Data Sheet) oraz przewodnika materiałowego Bambu Lab. Producent zaznacza, że są to wyniki badań próbek wzorcowych – realne właściwości wydruku zależą od geometrii modelu, wypełnienia, orientacji na stole i ustawień druku.
